新HCI功能回歸WS2025 試玩S2D超融合叢集

本文將透過深入剖析和實戰演練,一步一步帶領管理人員體會實際建置過程,並透過微軟巢狀式虛擬化技術,讓預算本來就吃緊的中小型企業和組織的管理人員,在無須準備任何x86硬體伺服器的情況下,也能夠研究和測試S2D超融合叢集。

微軟最初的HCI超融合解決方案,事實上是從Windows Server 2016版本開始,而一路演變到Windows Server 2019版本時,微軟發覺Windows Server平台的多功能性並不適合持續發展為HCI超融合平台,因此便發展出無GUI圖形介面的Azure Stack HCI平台,並演變為現在最新版本的Azure Local超融合平台。

圖1 S2D Campus Cluster運作架構示意圖。(圖片來源:Announcing Support for S2D Campus Cluster on Windows Server 2025 |Microsoft Community Hub)
圖1 S2D Campus Cluster運作架構示意圖。(圖片來源:Announcing Support for S2D Campus Cluster on Windows Server 2025 |Microsoft Community Hub)

但是,微軟並沒有將S2D超融合功能特色從Windows Server版本中移除,只是後續新增的HCI超融合特色功能只會在Azure Local超融合平台導入並推出,而不會加入Windows Server版本中。

然而,微軟在聽取社群和MVP的建議之後,則在最新的Windows Server 2025 Failover Clustering 2025-12安全更新(KB5072033)中,正式支援的新特色功能S2D Campus Cluster,打破了這個慣例,如圖1所示。

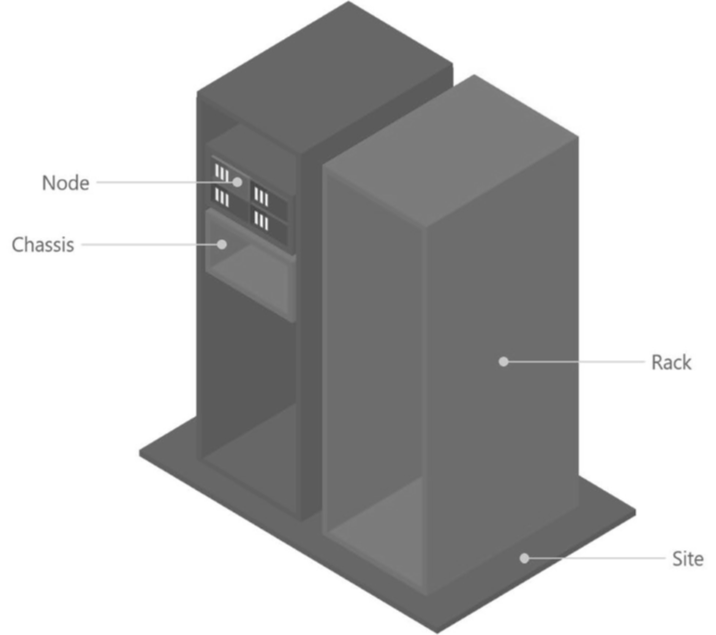

在S2D超融合運作環境中,「故障網域」(Fault Domains)分為四個典型層級,包括節點主機(Node)、機箱(Chassis)、機櫃(Rack)、站台(Site)。舉例來說,如果企業組織的S2D超融合環境中並沒有採用刀鋒伺服器時,那麼採用機箱等級的故障網域便不合理,如圖2所示。

圖2 S2D超融合叢集支援的四種故障網域層級。(圖片來源:Fault domain awareness | Microsoft Learn)
圖2 S2D超融合叢集支援的四種故障網域層級。(圖片來源:Fault domain awareness | Microsoft Learn)

值得注意的是,當企業和組織希望部署S2D Campus Cluster on Windows Server 2025環境時,請確認運作環境必須滿足下列的需求:

圖3 Azure Local Rack Aware Cluster網路架構示意圖。(圖片來源:Overview of Azure Local rack aware clustering (Preview) - Azure Local | Microsoft Learn)
圖3 Azure Local Rack Aware Cluster網路架構示意圖。(圖片來源:Overview of Azure Local rack aware clustering (Preview) – Azure Local | Microsoft Learn)

‧每台S2D節點主機,都必須安裝Windows Server 2025 Failover Clustering 2025-12安全更新(KB5072033),並使用支援以及通過驗證的x86硬體伺服器。

‧每台S2D節點主機儲存裝置,僅能使用SSD或NVMe硬碟,不支援採用HDD。

‧必須定義兩個「機櫃」(Rack)的故障網域,並且將節點主機分別放置於這兩個不同的機櫃當中。

‧S2D超融合叢集的仲裁(File Share Witness, Disk Witness, Cloud Witness,or USB Witness),必須放在第三地,與機櫃和資料中心分開。

‧每座機櫃,都應該有獨立的網路路徑,能夠連接到仲裁資源。

‧必須為S2D超融合叢集的儲存流量,配備容錯的TOR和CORE網路交換器,以及專用網路環境,減少單點故障(SPOF)的風險,同時最大化工作負載時間和耐用性。

‧故障網域之間的機櫃,網路延遲時間必須為「1ms(或更低)」。

‧採用RDMA網卡與支援的網路交換器,因為RDMA網卡與支援的網路交換器能夠節省S2D節點主機30%的CPU工作負載。

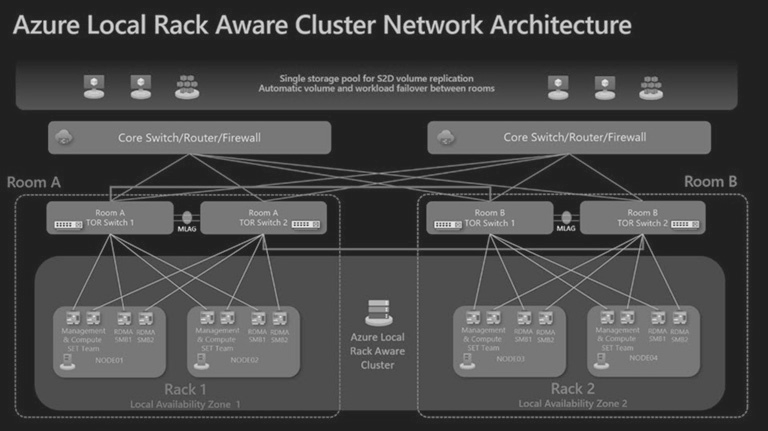

雖然微軟破例為Windows Server 2025雲端系統平台新增S2D Campus Cluster特色功能,但這項功能在Azure Local超融合平台中目前已經進入技術預覽階段,正式名稱為「Azure Local Rack Aware Clustering」,如圖3所示。

接著,就來實際示範如何部署WS2025 S2D超融合叢集。

部署巢狀式技術VM虛擬主機

由於中小型企業組織可能沒有現成並且滿足S2D超融合叢集條件的x86硬體伺服器,因此本次實戰演練將會使用Microsoft Azure公有雲環境並啟用巢狀式虛擬化技術,幫助管理人員輕鬆部署S2D超融合叢集環境。

企業內部若有符合S2D超融合叢集條件的x86硬體伺服器,當然也可以直接進行實作,或是有老舊的x86硬體伺服器也支援硬體輔助虛擬化技術,同樣也能夠在啟用巢狀式虛擬化技術後部署S2D超融合叢集環境。

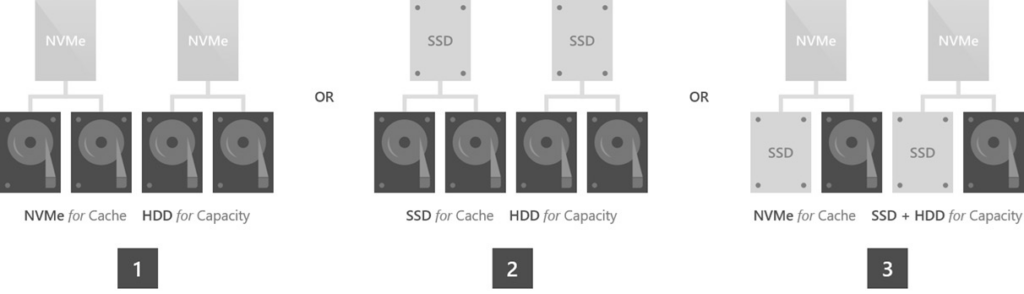

圖4 S2D超融合叢集支援採用混合式儲存裝置。(圖片來源:Understanding the storage pool cache in Azure Local and Windows Server clusters | Microsoft Learn)
圖4 S2D超融合叢集支援採用混合式儲存裝置。(圖片來源:Understanding the storage pool cache in Azure Local and Windows Server clusters | Microsoft Learn)

值得注意的是,無論是地端資料中心或是採用Azure公有雲環境,部署支援巢狀式虛擬化環境後所建構的S2D超融合叢集,僅僅適用於測試或研究用途,並不適合用於企業組織的營運環境。

與新世代的Azure Local超融合叢集不同,在部署S2D超融合叢集環境時,儲存裝置方面支援採用多種儲存類型,例如單一種類的NVMe或SSD的All-Flash運作架構,或是採用混合式儲存裝置,例如NVMe+SSD、NVMe+HDD、SSD+HDD等等,如圖4所示,這是管理人員採用實體伺服器建構S2D超融合叢集時必須注意的地方。

在實戰演練中,首先會在Azure公有雲環境中部署一台支援巢狀式虛擬化的VM虛擬主機,接著建立多台巢狀式VM虛擬主機,以達成部署S2D超融合叢集的目的。值得注意的是,在部署Azure VM Gen2世代虛擬主機時,預設在安全性類別採用「Trusted launch virtual machines」選項,雖然支援更多新式安全性機制,但卻會導致巢狀式虛擬化機制無法運作。

圖5 在安全性類型選項請採用Standard避免巢狀式虛擬化技術無法運作。
圖5 在安全性類型選項請採用Standard避免巢狀式虛擬化技術無法運作。

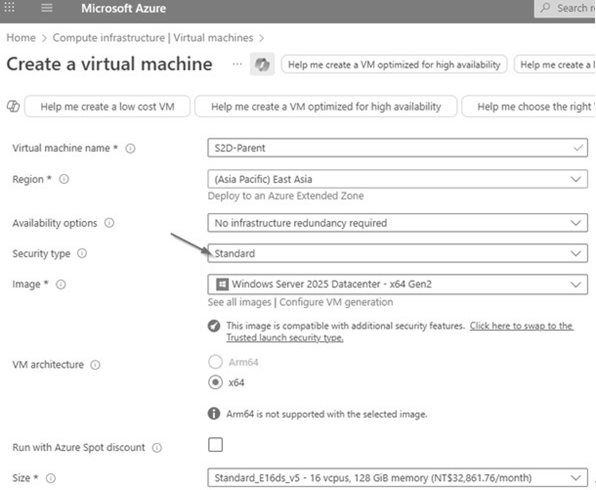

因此,在建立支援巢狀式虛擬化的Azure VM虛擬主機時,如圖5所示,記得將安全性類別調整為「Standard」項目,才能確保後續的巢狀式虛擬化技術正常運作,詳細資訊請參考「Azure VM的可信任啟動 – Azure Virtual Machines | Microsoft Learn」官方文件說明。

巢狀網路NAT網路位址轉換

當使用Azure公有雲環境時,由於支援巢狀式虛擬化技術的Azure VM虛擬主機已經屬於Level 1層級的VM虛擬主機,企業組織無法碰觸到Azure公有雲環境中屬於Level 0層級的Hyper-V主機,無法為Level 1層級VM虛擬主機啟用MAC位址欺騙功能。

此時,必須在Level 1層級,也就是Azure VM虛擬主機上,建立具備NAT網路位址轉換功能的vSwitch虛擬網路交換器,以便屆時Level 2層級的VM虛擬主機,也就是DC網域控制站、S2D單節點主機、WAC管理主機,能夠透過Level 1層級的NAT網路位址轉換機制,讓Level 2層級的網路封包能夠被正確路由,進而與Level 0層級的實體網路環境或網際網路進行通訊。

在本文實作環境中,建立的NAT vSwitch虛擬交換器名稱為「S2D-NATSwitch」,處理的NAT網路位址轉譯IP網段是「10.10.75.0/24」,預設閘道IP位址為「10.10.75.1」。

在Azure VM虛擬主機中,安裝完Hyper-V PowerShell後,開啟PowerShell指令視窗並鍵入「New-VMSwitch -Name "S2D-NATSwitch"-SwitchType Internal」指令,建立給Level 2層級VM虛擬主機使用的NAT vSwitch虛擬交換器,並指派連接類型為「Internal network」。建立完畢,可透過Hyper-V管理員進行檢查是否套用生效。

接著,執行「New-NetIPAddress-IPAddress 10.10.75.1 -AddressFamily IPv4 -PrefixLength 24 -InterfaceAlias"vEthernet(S2D-NATSwitch)"」指令,為剛才建立的NAT vSwitch虛擬交換器,組態設定預設閘道IP位址為「10.10.75.1」。

再執行「New-NetNat -Name "S2D-NATSwitch" -InternalIPInterfaceAdd ressPrefix "10.10.75.0/24"」,組態設定NAT vSwitch虛擬交換器所要處理的NAT網路位址轉譯IP網段為「10.10.75.0/24」。

當NAT vSwitch虛擬交換器成功建立後,可以分別執行「Get-VMSwitch」、「Get-NetIPAddress-IPAddress 10.10.75.1」、「Get-NetNat」等等指令,再次確認NAT vSwitch虛擬交換器組態設定內容是否正確,避免後續發生網路組態錯誤導致無法路由的情況。

部署DC/WS2025/WAC主機

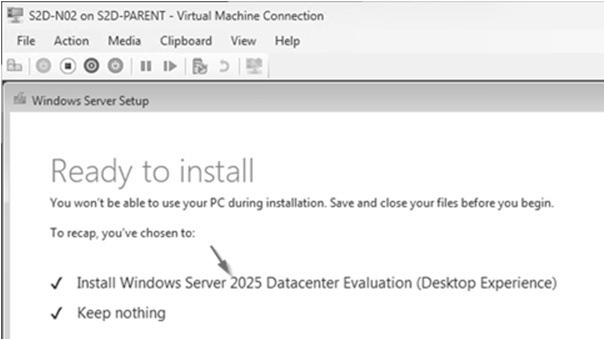

首先,分別下載Windows Server 2025和Windows11 ISO映像檔。在本文實作環境中,新增三台VM虛擬主機,安裝Windows Server 2025雲端作業系統,其中一台負責擔任DC網域控制站角色,組態設定IP位址為「10.10.75.10」,部署建立「hci.weithenn.org」網域名稱,同時新增DNS名稱解析服務,確保稍後擔任Windows Admin Center(WAC)角色的主機,以及另外兩台擔任S2D超融合叢集節點主機,如圖6所示,能夠順利加入Active Directory網域環境,並使用正確的DNS名稱解析。

值得注意的是,在巢狀式虛擬化環境中建立的兩台S2D超融合叢集節點主機,在為這屬於第二層VM虛擬主機開機並安裝客體作業系統之前,必須先為第二層VM虛擬主機的vCPU處理器,執行啟用vCPU虛擬處理器硬體輔助虛擬化擴充功能的動作,屆時第二層VM虛擬主機才能正確接收到,由底層Hyper-V虛擬化平台所公開及傳遞而來的Intel VT-x及EPT硬體輔助虛擬化技術。

圖6 安裝Windows Server 2025雲端作業系統。
圖6 安裝Windows Server 2025雲端作業系統。

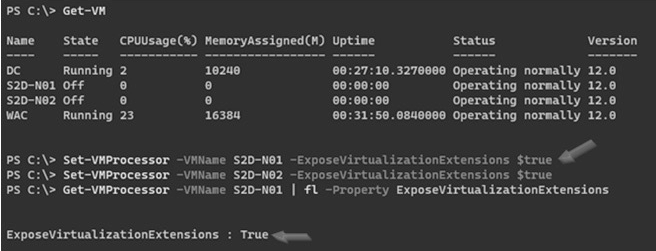

圖7 為第二層VM虛擬主機啟用vCPU虛擬處理器硬體輔助虛擬化擴充功能。
圖7 為第二層VM虛擬主機啟用vCPU虛擬處理器硬體輔助虛擬化擴充功能。
圖8 一次將三種設定檔類型的防火牆規則都關閉。
圖8 一次將三種設定檔類型的防火牆規則都關閉。
圖9 確保系統正確識別4顆300GB的vDisk虛擬硬碟且CanPool欄位為True。
圖9 確保系統正確識別4顆300GB的vDisk虛擬硬碟且CanPool欄位為True。
圖10 S2D叢集節點主機安裝必要的伺服器角色和功能。
圖10 S2D叢集節點主機安裝必要的伺服器角色和功能。

在PowerShell指令視窗中執行「Set-VMProcessor -VMName S2D-N01-ExposeVIrtualizationExtensions $true」指令,為名稱為「S2D-N01」的第二層VM虛擬主機啟用vCPU虛擬處理器硬體輔助虛擬化擴充功能的動作,順利啟用之後,請再次確認「ExposeVirtualizationExtensions」的欄位值是否為「True」,以確保啟用的工作任務已套用生效,如圖7所示,否則屆時在建構S2D超融合叢集環境時,在嘗試安裝Hyper-V伺服器角色時會發生錯誤。

請注意,第二層VM虛擬主機必須在「關機」(Power Off)狀態,才能啟用vCPU虛擬處理器硬體輔助虛擬化擴充功能,如果處於「開機」(Power On)狀態,執行指令時將會失敗。

管理人員可以透過SConfig伺服器組態設定工具或習慣的GUI圖形化介面,輕鬆為S2D主機進行基礎架構的組態設定,例如電腦名稱、網路組態設定、變更系統時區和時間、安裝最新安全性更新、加入網域環境等等工作任務。

在本文實作環境中,將S2D虛擬主機的電腦名稱變更為「S2D-N01和S2D-N02」、網路組態設定固定IP位址為「10.10.75.21和10.10.75.22」、變更系統時區為「(UTC + 8)Taipei」,並且在安裝完最新安全性更新並重新啟動後,加入「hci.weithenn.org」網域環境。

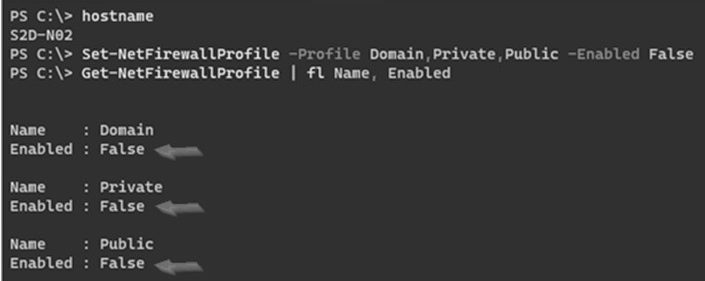

順利設定S2D主機加入網域環境後,倘若管理人員對於指令管理防火牆規則不熟悉的話,可以在測試和研究環境中將防火牆關閉,但在日後正式營運環境中務必保持防火牆規則啟用。執行指令「Set-NetFirewallProfile-Profile Domain,Private,Public -Enabled False」,一次將三種設定檔類型的防火牆規則都關閉,如圖8所示,然後再次確認是否套用生效。

接著,確認為每台S2D超融合叢集節點主機,額外配置的4顆300GB儲存空間的vDisk虛擬硬碟,是否能夠被系統正確識別,確保稍後建立超融合儲存集區時,能夠順利將所有額外新增的vDisk虛擬硬碟匯整至儲存集區內,成為日後S2D超融合叢集中其他VM虛擬主機或容器等工作負載的儲存資源。

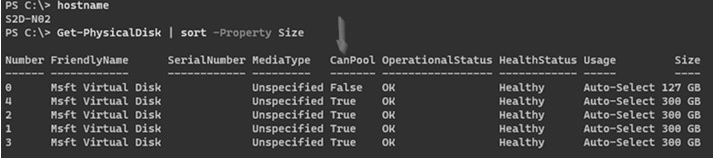

可以在S2D叢集節點主機中開啟PowerShell指令視窗環境,執行「Get-PhysicalDisk | sort -Property Size」指令,檢查S2D叢集節點主機儲存裝置,並以Size欄位排序顯示結果,確保4顆300GB儲存空間的vDisk虛擬硬碟,每個CanPool欄位值皆為「True」,如圖9所示,確保這4顆儲存裝置能順利加入至超融合儲存集區中。

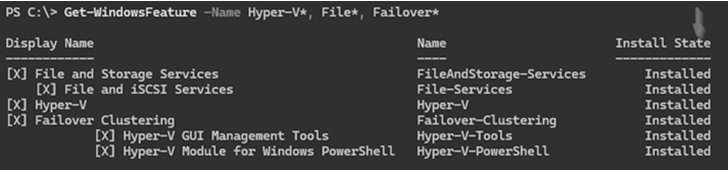

在Windows Server 2025運作環境中,透過Install-WindowsFeature指令,或伺服器管理員安裝指定的伺服器角色和功能,例如DCB資料中心橋接(Data-Center-Bridging)、容錯移轉叢集(Failover-Clustering)、檔案伺服器(FS-FileServer)、Hyper-V PowerShell管理工具等等,確保建構S2D超融合叢集環境所需要的伺服器角色和功能皆已安裝完畢,如圖10所示。

透過WAC部署S2D超融合叢集

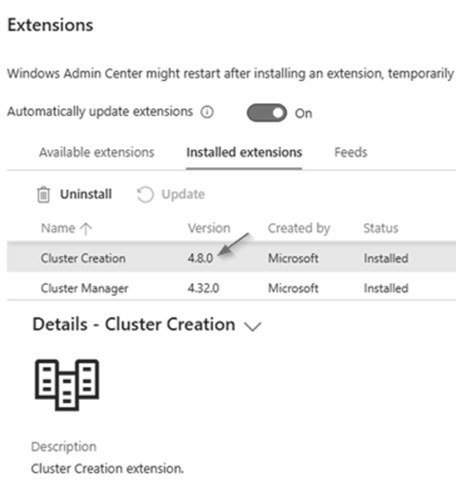

在過去版本中,可以透過WAC管理工具來部署和建構S2D超融合叢集環境,本文使用最新的WAC v2410版本,登入WAC管理介面後,依序點選「Settings > Gateway > Extensions> Available extensions」項目,並鍵入關鍵字「Cluster Creation」,再點選該項目後按下〔Update〕鈕進行版本更新程序。待安裝作業完成後,即可在「Installed extensions」頁籤中看到Cluster Creation延伸模組和相關資訊,如圖11所示,以便稍後嘗試透過WAC部署S2D超融合叢集。

圖11 安裝最新版本Cluster Creation延伸模組。
圖11 安裝最新版本Cluster Creation延伸模組。

確認叢集建立延伸模組安裝完成後,在WAC管理介面All Connections下拉選單中便會出現「Cluster Creation」子項目,點選後就會進入精靈互動部署模式。在1. Choose the cluster type中,只有Windows Server和Azure Local選項,由於是要部署超融合叢集,所以選擇Azure Local項目,在2. Select server locations區塊中,則選擇預設值的All servers in one site。

在Get Started第一個階段中,系統提示相關前置作業資訊,例如叢集節點主機必須採用Azure Stack HCI或Windows Server 2019 Datacenter版本等等,管理人員應再次檢查是否符合相關條件,避免稍後部署HCI超融合叢集時發生非預期的錯誤。

圖12 新版WAC僅支援採用Azure Stack HCI建構超融合環境。
圖12 新版WAC僅支援採用Azure Stack HCI建構超融合環境。

在1.2 Add servers頁面中,首先鍵入管理者帳號和密碼,這個管理者帳號必須是「網域帳號」,並且具備S2D叢集節點主機「Local Administrators Group」的身分和權限,在本文實作環境中管理帳號為「HCIAdministrator」。

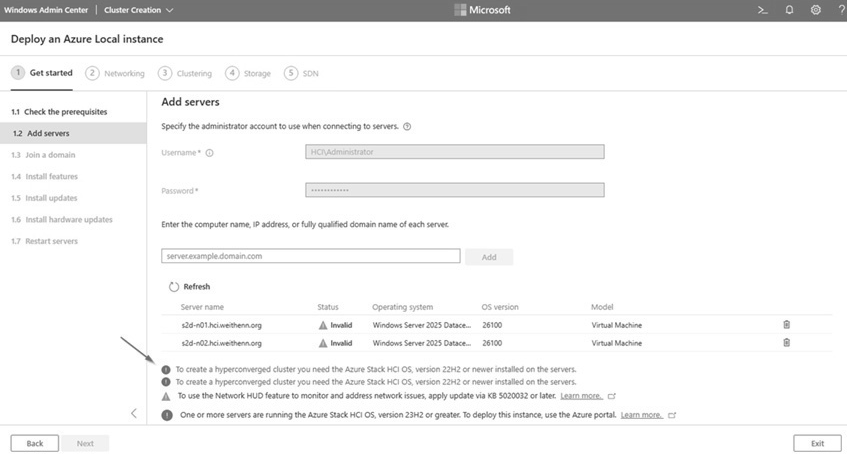

接著,鍵入本文實作環境的兩台S2D超融合叢集節點主機的電腦名稱,分別是「s2d-n01.hci.weithenn.org」和「s2d-n02.hci.weithenn.org」,然後按下〔Add〕鈕。此時,系統將會進行相關檢查作業,確認是否符合建構HCI超融合叢集環境,然而在加入S2D超融合叢集節點主機後,系統卻顯示必須採用Azure Stack HCI OS才行,如圖12所示。

驗證S2D超融合叢集

雖然最新版本的WAC管理工具僅支援採用Azure Stack HCI建構超融合環境,然而管理人員仍然可以透過手動的方式,將Windows Server 2025雲端作業系統打造成支援HCI超融合叢集的運作環境。

在建立S2D超融合叢集之前,先執行「叢集驗證」(Cluster Validation)的動作,確認目前每台S2D叢集節點主機已經符合各項需求,避免稍後建立S2D超融合叢集時發生非預期的錯誤。

在本文實作環境中,兩台S2D叢集節點主機的電腦名稱為「S2D-N01」和「S2D-N02」,在其中一台主機上開啟PowerShell指令視窗,鍵入「Test-Cluster -Node S2D-N01, S2D-N02-Include "Hyper-V Configuration","In ventory","Network","Storage Spaces Direct","System Configuration"」指令進行叢集環境的驗證動作,如圖13所示。

圖13 驗證S2D叢集節點主機確保符合建構S2D超融合叢集的各項需求。
圖13 驗證S2D叢集節點主機確保符合建構S2D超融合叢集的各項需求。

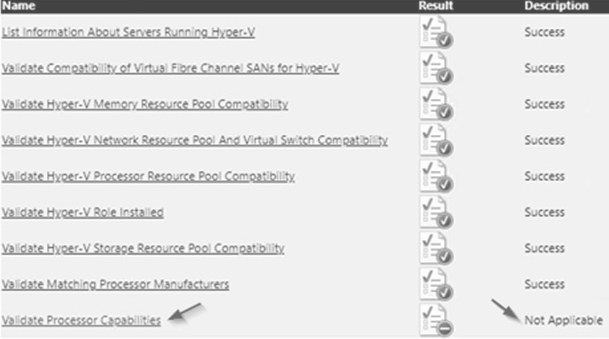

圖14 巢狀式環境大致符合建構S2D超融合叢集的各項需求。
圖14 巢狀式環境大致符合建構S2D超融合叢集的各項需求。

執行完成後,叢集驗證內容報表檔案,預設儲存路徑為「C:UsersAdministrator.HCIAppDataLocalTemp」,查看報表內容後,可以看到所有的檢查項目都通過,只有「Hyper-V Configuration > Validate Processor Capabilities」子項目的狀態為Not Applicable,如圖14所示,這是因為透過巢狀式虛擬化環境實作的關係,倘若採用實體的x86硬體伺服器,便會通過所有檢查項目,管理人員不必擔心。

建構S2D超融合叢集

當S2D叢集節點主機通過容錯移轉叢集驗證程序後,在建構S2D超融合叢集之前,必須先確保每台S2D叢集節點主機沒有任何硬碟已經被「宣告」(Claimed)使用,例如硬碟初始化為MBR/GPT、格式化為ReFS檔案系統,或曾經存放過S2D超融合叢集VM虛擬主機等等。

倘若不確定硬碟是否已經初始化或格式化過,可以採用Diskpart指令確認硬碟編號,然後使用PowerShell的Clear-Disk指令清除硬碟中所有內容,舉例來說,本文實作環境共有4顆300GB的SSD固態硬碟且編號為1~4,便可以執行「Clear-Disk -Number 1,2,3,4-RemoveData -RemoveOEM」指令清除硬碟中所有內容。

為何一定要確保硬碟中所有內容清空,主要原因在於,硬碟若已經被宣告使用,稍後啟用Storage Spaces Direct機制時,系統就無法把儲存裝置加入至S2D儲存資源池當中。

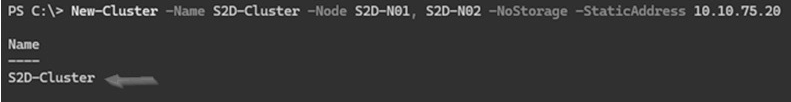

至此,部署S2D超融合叢集的前置作業已經完成,可以使用PowerShell指令執行建構S2D超融合叢集的動作。執行「New-Cluster -Name S2D-Cluster-Node S2D-N01, S2D-N02 -NoStorage-StaticAddress 10.10.75.20」指令,建構名稱為「S2D-Cluster」的超融合叢集,叢集節點主機名稱為「S2D-N01和S2D-N02」,超融合叢集的IP位址為「10.10.75.20」,如圖15所示。

圖15 建構S2D超融合叢集。
圖15 建構S2D超融合叢集。
圖16 確認S2D叢集節點主機能看到本機及其他台叢集節點主機的硬碟數量。
圖16 確認S2D叢集節點主機能看到本機及其他台叢集節點主機的硬碟數量。

值得注意的是,由於本文採用巢狀式虛擬化技術的關係,所以必須加上「-NoStorage」參數,倘若採用實體伺服器,則無須加上此參數。

啟用Storage Spaces Direct機制

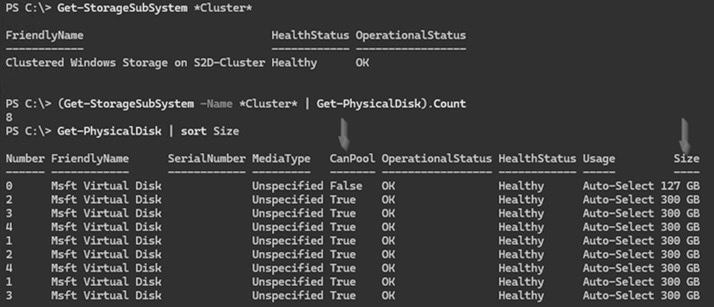

在為S2D叢集啟用Storage Spaces Direct機制之前,再次確認S2D叢集中,其中一台S2D叢集節點主機是否可以看到本機硬碟,以及S2D叢集中其他台叢集節點主機的硬碟數量。舉例來說,本文實作環境中,每台S2D叢集節點主機除了作業系統之外,還額外配置4顆300GB的SSD硬碟,因此其中一台S2D叢集節點主機,都應該看到總數「8顆」300GB的SSD硬碟才是正確的,如圖16所示。

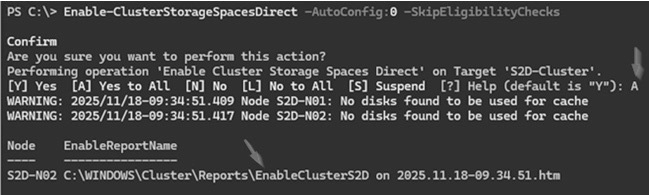

緊接著,執行「Enable-ClusterStorageSpacesDirect-AutoConfig:0 -SkipEligibilityChecks」指令,啟用Storage Spaces Direct的超融合技術,因為本文採用巢狀式虛擬化技術的關係,所以必須加上「-AutoConfig:0-SkipEligibilityChecks」參數,倘若採用實體伺服器,則無須加上此參數。當系統詢問是否啟用S2D超融合技術時,鍵入「A」即可,當系統啟用程序完成後,便會自動產生名稱為EnableClusterS2D的HTML格式報表檔案,如圖17所示。

圖17 啟用Storage Spaces Direct超融合技術。
圖17 啟用Storage Spaces Direct超融合技術。
圖18 順利為S2D叢集啟用Storage Spaces Direct機制。
圖18 順利為S2D叢集啟用Storage Spaces Direct機制。

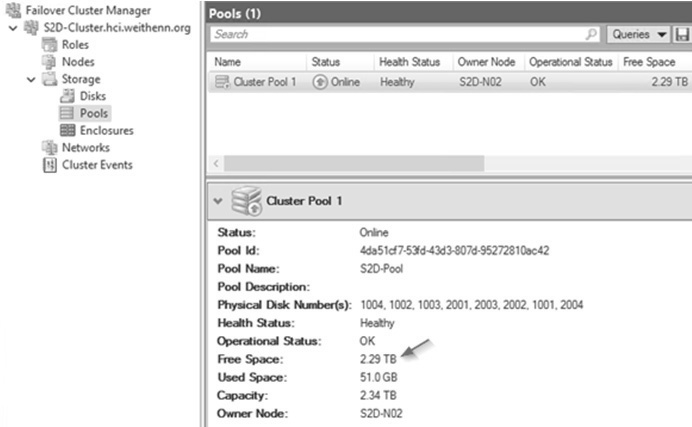

順利為S2D叢集啟用Storage Spaces Direct機制後,可以在容錯移轉叢集管理員視窗中,依序點選至「Storage >Pools」項目,即可看到目前S2D儲存資源池的空間大小。在本文實作環境中共採用8顆300GB的SSD固態硬碟,建立後的S2D儲存資源池中,可用儲存空間大小便是2.29TB,如圖18所示。

透過WAC管理S2D超融合叢集

由於傳統的容錯移轉叢集管理員無法完整管理S2D超融合叢集,此時可以透過Windows Admin Center(WAC)輕鬆地在GUI圖形介面中管理S2D超融合叢集。同時,最新版本的WAC管理平台也已經完整支援雙節點的S2D超融合叢集,無論是管理和組態設定,或是新增及建立相關工作負載,例如VM虛擬主機、容器等等都沒問題。

在本文實作環境中,另外部署一台安裝Windows 11作業系統的VM虛擬主機,並安裝最新版本的WAC管理平台,當管理人員順利通過使用者身分驗證機制並登入WAC管理平台後,依序點選「Add > Add or create resources >Server Clusters > Add」,在Add Cluster欄位中鍵入「S2D-Cluster.hci.weithenn.org」叢集名稱,系統便會自動掃描和探索到S2D超融合叢集,如圖19所示。

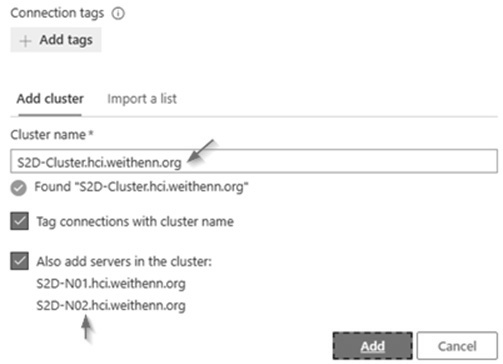

圖19 新增S2D超融合叢集至WAC管理平台中。
圖19 新增S2D超融合叢集至WAC管理平台中。

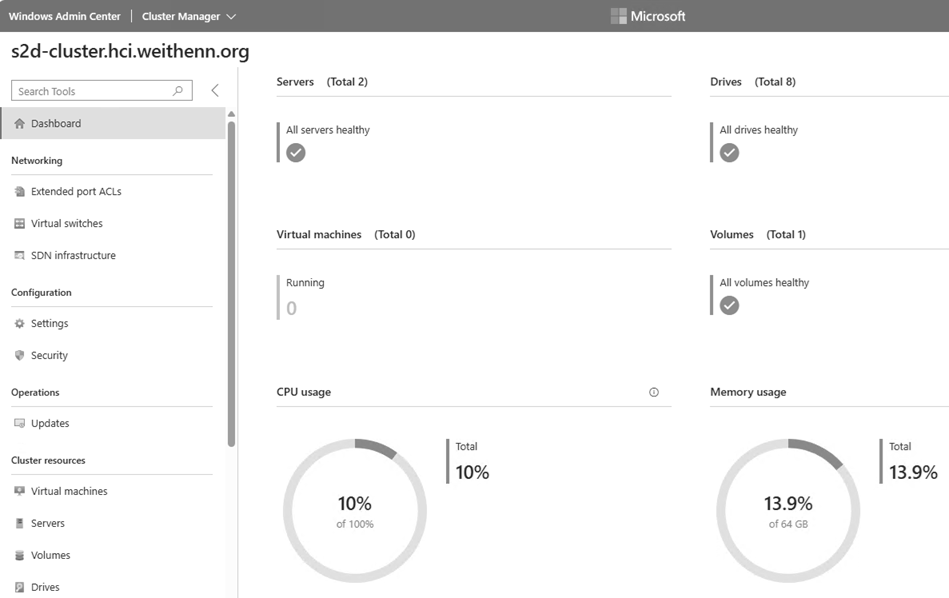

順利連線並納管S2D超融合叢集後,便可以透過WAC管理平台,查看S2D超融合叢集的各種使用率和工作負載資訊,包括超融合叢集節點主機數量和資訊、儲存裝置數量和資訊、管理VM虛擬主機、超融合叢集CPU/Memory/Storage資源使用資訊、IOPS儲存效能、Latency延遲時間、Throughput傳輸速率等等,如圖20所示。

圖20 透過WAC管理平台查看S2D超融合叢集資源使用情況。
圖20 透過WAC管理平台查看S2D超融合叢集資源使用情況。
圖21 查看S2D超融合叢集儲存裝置和儲存空間資訊。
圖21 查看S2D超融合叢集儲存裝置和儲存空間資訊。

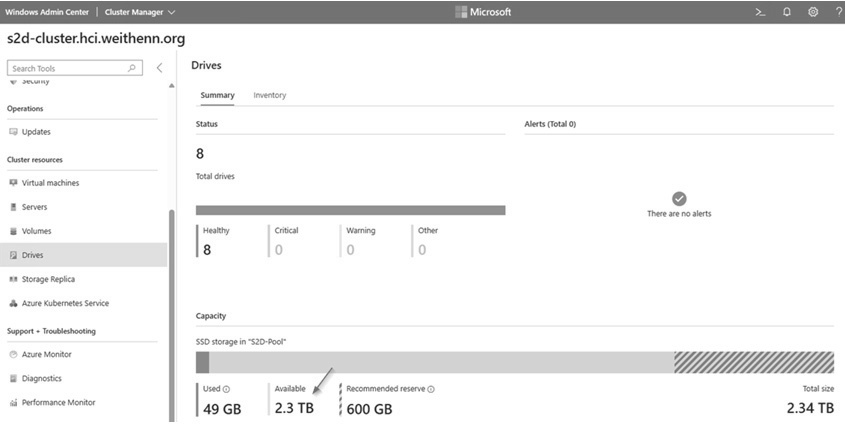

當然,點選到左邊的Drives項目後,WAC管理平台將會顯示S2D超融合叢集的儲存資源,以本文巢狀式虛擬化環境為例,如圖21所示,可以看到目前共有8顆儲存裝置,可用儲存空間為2.3TB,系統建議預留的儲存空間為600GB。後續當儲存裝置故障損壞時,也能在此頁看到故障儲存裝置顯示於Alerts區塊中。
